【ZYC型自力式压差控制阀】
产品介绍：
上海儒柯品牌自力式压差控制阀，ZYC系列型，主要分为两种定压差型和可调压差型。用于阀体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合组成，一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器，其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器，其压差值是按被控采暖系统的阻力选用，回水侧内的弹簧反力用来平衡供水与回水间的压力差。当被控采暖系统的一些用户进行室温调节，阻力增加或减少时，会引起循环流量变化，直至膜片两侧的压力平衡为止，使被控系统内部自动调节。
一、ZYC自力式压差控制阀【产品特点及用途】
ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门，适用于供暖方式来采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调
二、ZYC自力式压差控制阀【主要技术参数】
|
型号 |
公称压力 |
壳体试验压力 |
压差控制范围 |
|
定压差型 |
可调压差型 |
|
ZYC-16-H3T |
1.6MPa |
2.4MPa |
100KPA、20KPA、30KPA |
10～30KPA |

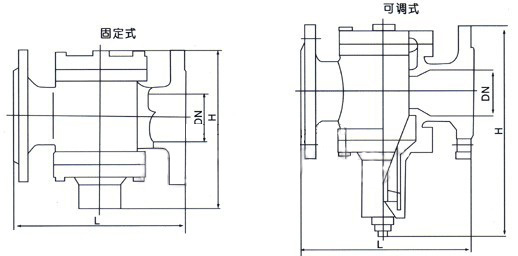

三、ZYC自力式压差控制阀【主要外型尺寸】（法兰连接尺寸按GB4216规定）
|
DN
mm |
连接方式 |
L
mm |
H（mm） |
流量
m3/h |
适用介质 |
介质温度 |
主要零件材料 |
|
定压差型 |
可调压差型 |
|
15 |
螺纹 |
110 |
95 |
145 |
0.2-1 |
水 |
0～100℃ |
阀体、上盖和下盖为铸铁、阀芯为铜、膜片为尼龙强化橡胶、弹簧为不锈钢 |
|
20 |
110 |
110 |
150 |
0.3-1.5 |
|
25 |
115 |
130 |
165 |
0.5-2 |
|
32 |
法兰 |
130 |
140 |
190 |
1-4 |
|
40 |
200 |
190 |
340 |
1.5-6 |
|
50 |
215 |
205 |
355 |
2-8 |
|
65 |
230 |
240 |
390 |
3-12 |
|
80 |
275 |
300 |
500 |
5-20 |
|
100 |
290 |
350 |
550 |
10-30 |
|
125 |
310 |
380 |
580 |
15-45 |
四、ZYC自力式压差控制阀【产品要点】
1. 自力式压差控制阀选用主要控制参数为：公称直径、压差控制范围、设计公称压力、介质允许温度范围、控制精度等。属动态平衡阀。
2. 对变流量水系统，在其中某两点要求压差恒定的位置，安装自力式压差控制阀，即可消除该被控系统内部用户进行流量调节引起的干扰，也可消除外部网路压力波动对被控系统的干扰，使被控系统在较稳定的工况下运行，达到保证供暖（空调）质量和节约能源的目的。
3. 在动态控制的管网系统中，如末端为变流量系统，应设置自力式压差控制阀，以保证被控系统始终在额定压差下正常工作。
4. 变流量系统的水平支、干管入口处以及在安装有温控阀或调节阀等的动态系统的支、干管入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定。
5. 应按照通过流量和工作压差范围来选择自力式压差控制阀（注意：由于多数产品的工作压差范围比较窄，如果超出了工作范围，就将失去控制作用），而不应直接按照管径选择阀门规格。
6. 室内供暖为双管系统的计量收费系统，热力入口应设自力式压差控制阀。两端压差不宜大于100kPa，不应小于8kPa。
7. 如压差控制阀的实际工作压差超出产品工作压差范围，应采用等其它调节设备进行初调节。
8. 通常自力式压差控制阀没有关断功能，需要增设关断阀门。
9. 要注意防止水中的杂质阻塞阀门的毛细管或膜盒部件，必要时阀前设水过滤器。
|
