一、【产品说明】
(上海儒柯阀门有限公司)隔膜式排泥阀，是一种由液压源或气动源作执行机构运行动能的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用，用于排除池底沉淀的泥沙和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，闪门密封副变为橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。
用途：
隔膜角式快开排泥阀用于自来水公司或其他公司的各类水池，排除池内泥沙。
二、隔膜式排泥阀【工作原理及性能】
隔膜角式快开排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需要一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排你阀开关。该阀密封性强、开关性能好，检修方便，使用寿命达五年以上，保用期为十八个月。
二、隔膜式排泥阀【技术参数】
1. 工作压力：1.0Mpa
2. 介质：水
3. 使用温度：常温
4. 隔膜室工作压力：0.3-1.0
5. 隔膜室工作液：气、清水
四、隔膜式排泥阀【主要部件材料】
阀体：HT200
隔膜上腔：HT200
隔膜下腔：HT200
阀板：HT200
阀杆：不锈钢
拼帽：A3钢
隔膜片，耐磨丁晴橡胶和尼龙

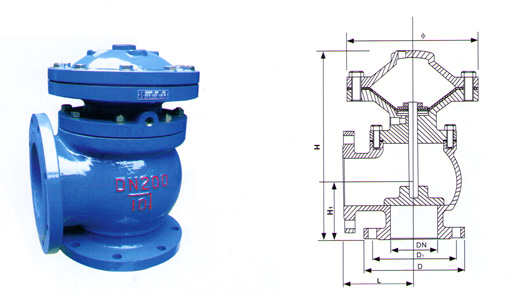

五、隔膜式排泥阀【外形尺寸】
|
尺寸
规格 |
D |
D1 |
∮ |
L |
H1 |
H |
Z-∮ |
进液接管
G |
|
80 |
195 |
160 |
210 |
135 |
115 |
330 |
4×18 |
1/2 |
|
100 |
215 |
180 |
240 |
145 |
125 |
360 |
8×18 |
1/2 |
|
150 |
280 |
240 |
315 |
185 |
155 |
450 |
8×23 |
1/2 |
|
200 |
335 |
295 |
400 |
220 |
185 |
545 |
8×23 |
1/2 |
|
250 |
390 |
350 |
460 |
250 |
215 |
610 |
12×23 |
1/2 |
|
300 |
440 |
400 |
555 |
280 |
240 |
680 |
12×23 |
1/2 |
