产品介绍：
   儒柯品牌[手柄式塑料蝶阀]专业生产厂家，[手柄式塑料蝶阀]主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。[手柄式塑料蝶阀]广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。

『手柄式塑料蝶阀』零件配置表

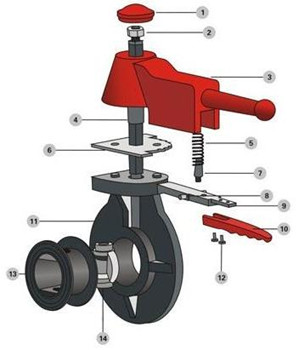

NO	名称	材质	手柄式塑料蝶阀组装明细图
1	螺帽盖	ABS
2	螺母	不锈钢、钢
3	手柄	ABS
4	阀杆	FRPP、PVDF、UPVC、CPVC、PPH
5	弹簧	不锈钢、钢
6	开度固定板	不锈钢
7	固定轴	不锈钢
8	定位销	钢
9	齿板	钢
10	定位板	ABS
11	阀体	FRPP、PVDF、UPVC、CPVC、PPH
12	螺丝	不锈钢、钢
13	塞子	FRPP、PVDF、UPVC、CPVC、PPH
14	密封板	FRPP、PVDF、UPVC、CPVC、PPH

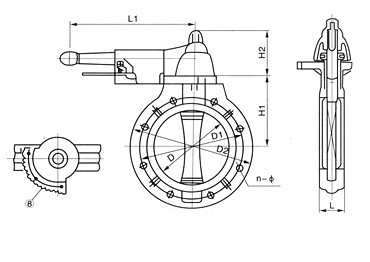

『手柄式塑料蝶阀』结构图

『手柄式塑料蝶阀』主要参数表

注：
