产品名称： |
‖塑料旋启式止回阀‖ |
| |
产品型号： |
H44X-10[S/F] |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
产品介绍:
儒柯品牌[塑料旋启式止回阀]专业生产厂家，[塑料旋启式止回阀]主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。[塑料旋启式止回阀]广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。

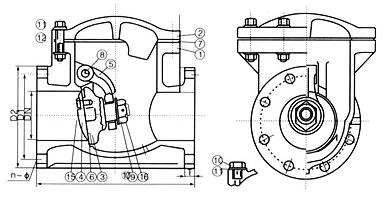

『塑料旋启式止回阀』外形结构图
『塑料旋启式止回阀』零件材质表
|
NO |
名称 |
材质 |
|
1 |
阀体 |
RPP、PVDF、CPVC、UPVC |
|
2 |
阀盖 |
RPP、PVDF、CPVC、UPVC |
|
3 |
活板 |
RPP、PVDF、CPVC、UPVC |
|
4 |
密封板托盘 |
RPP、PVDF、CPVC、UPVC |
|
5 |
摆杆 |
RPP、PVDF、CPVC、UPVC |
|
6 |
密封压紧 |
RPP、PVDF、CPVC、UPVC |
|
7 |
上盖密封 |
EPDM.FPM |
|
8 |
轴心 |
RPP、PVDF、CPVC、UPVC |
|
9 |
螺帽 |
RPP、PVDF、CPVC、UPVC |
|
10 |
垫片 |
RPP、PVDF、CPVC、UPVC |
|
11 |
螺帽 |
不锈钢、钢 |
|
12 |
垫片 |
不锈钢、钢 |
|
13 |
垫片 |
PTFE |
|
14 |
螺帽 |
RPP、PVDF、CPVC、UPVC |
|
15 |
固定螺丝 |
RPP、PVDF、CPVC、UPVC |
|
16 |
固定销 |
RPP、PVDF、CPVC、UPVC |
『塑料旋启式止回阀』主要尺寸参数表
|
DN |
D1 |
D2 |
N-φ |
L |
T |
工作压力 |
|
JIS |
DIN |
ANSI |
JIS |
DIN |
ANSI |
|
25 |
90 |
85 |
80 |
125 |
4-19 |
4-14 |
4-16 |
160 |
16 |
0.7 |
|
40 |
105 |
110 |
98 |
140 |
4-19 |
4-18 |
4-16 |
180 |
18 |
0.7 |
|
50 |
120 |
125 |
120 |
155 |
4-19 |
4-18 |
4-19 |
200 |
21 |
0.7 |
|
65 |
140 |
145 |
140 |
175 |
4-19 |
4-18 |
4-19 |
240 |
23 |
0.7 |
|
80 |
150 |
160 |
152 |
185 |
8-19 |
8-18 |
4-19 |
260 |
25 |
0.7 |
|
100 |
175 |
180 |
190 |
210 |
8-19 |
8-18 |
8-19 |
300 |
26 |
0.5 |
|
125 |
210 |
210 |
216 |
250 |
8-23 |
8-18 |
8-22 |
350 |
27 |
0.5 |
|
150 |
240 |
240 |
240 |
280 |
8-23 |
8-23 |
8-22 |
400 |
27 |
0.5 |
|
200 |
290 |
295 |
295 |
330 |
12-23 |
8-23 |
8-22 |
500 |
34 |
0.5 |
|
250 |
355 |
350 |
362 |
395 |
12-25 |
12-23 |
12-25 |
600 |
38 |
0.5 |
注:
|
制造执行标准Q/BLSJ008-2008 |
试验压力与工作在℃23±2℃时数值 |
|
压力试验按GB/T3927-1992 |
使用温度-14℃~70℃ |
|
|
|
|
