产品名称： |
‖塑料底阀‖ |
| |
产品型号： |
H42X-10[S/F] |
| |
|
| |
 |
| |
咨询电话：021-51602056 13916671098 郑经理 |
|
|
 |
|
产品介绍:
儒柯品牌[塑料底阀]专业生产厂家，[塑料底阀]主要部件采用FRPP塑料、PVDF塑料、UPVC塑料、CPVC塑料、PPH塑料等优质的防腐材质注塑而成的。[塑料底阀]广泛应用于化工、石油、氯碱、冶炼、制药、染料、食品、环保、纯水、水处理等工业部门。

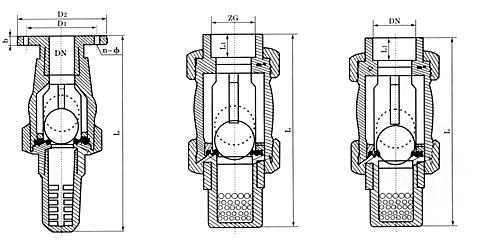

『塑料底阀』结构图
『塑料底阀』主要尺寸参数表
|
DN |
法兰式 |
螺口式 |
工作压力
(MPa) |
|
D2 |
D1 |
L |
T |
N-φ |
ZG |
L |
L1 |
|
15 |
95 |
65 |
168 |
14 |
4-14 |
1/2 |
140 |
15 |
0.6 |
|
20 |
105 |
75 |
182 |
14 |
4-14 |
3/4 |
168 |
17 |
0.6 |
|
25 |
115 |
85 |
196 |
16 |
4-14 |
1 |
189 |
20 |
0.6 |
|
32 |
135 |
100 |
224 |
17 |
4-18 |
11/4 |
210 |
23 |
0.6 |
|
40 |
145 |
110 |
224 |
18 |
4-18 |
11/2 |
138 |
25 |
0.6 |
|
50 |
160 |
125 |
252 |
20 |
4-18 |
2 |
280 |
28 |
0.6 |
|
65 |
180 |
140 |
308 |
22 |
4-18 |
21/2 |
301 |
32 |
0.6 |
|
80 |
195 |
160 |
350 |
25 |
4-18 |
3 |
371 |
32 |
0.6 |
|
100 |
215 |
180 |
392 |
25 |
8-18 |
4 |
504 |
45 |
0.6 |
|
125 |
245 |
210 |
448 |
30 |
8-18 |
|
|
|
0.5 |
|
150 |
280 |
240 |
504 |
30 |
8-23 |
|
|
|
0.4 |
|
200 |
335 |
295 |
560 |
35 |
8-23 |
|
|
|
0.4 |
|
250 |
395 |
350 |
620 |
38 |
12-23 |
|
|
|
| 注：底阀按材料区分，如PVDF底阀、则此阀门的每个零件均为PVDF材质。 |
|
|
|
