产品说明：(上海儒柯阀门有限公司) 电动隔膜阀是一种特殊控制形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，电动执行机构控制它的启闭故称电动隔膜阀。具有良好的自动控制能力和机动特性，适用于石油化工、化工、水处理、电站、冶炼等工业系统管路中用于截止或接通管路内流体使用。
一、电动法兰隔膜阀【产品详细资料】
产品名称：电动隔膜阀【G941J】
产品特点:设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G841W无衬里电动隔膜阀,G941J衬胶电动隔膜阀,电动隔膜阀
1. 电动运动过程平稳，启闭灵活，使用寿命长，可用于远程及自动化系统管路上使用。
2. 隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
3. 电动隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大。
4. 采用现代的衬里各种耐腐蚀或耐磨材料隔离技术使介质与阀体及其他零件隔开，无内渗现象。因而适用于强酸、强碱等强腐蚀性介质的调节
5. 隔膜阀按结构形式可分为：屋式、直流式、直通式、调节式和直角式。
6. 连接形式通常为法兰连接；常用的驱动方式可分为手动、电动(带手动)和气动(带手动)七种，其中气动驱动又分为常开式、常闭式和往复式三种。
7.不宜在较高压力的管路中使用。

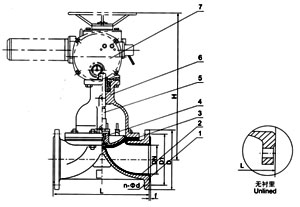

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
二、电动法兰隔膜阀【用途】
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、电动法兰隔膜阀【材料】
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢
电动装置：组合件
四、电动法兰隔膜阀【测试】
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）阀体：PN×1.5
密封：PN×1.1
五、电动法兰隔膜阀【主要尺寸及重量】
|
DN
mm |
公称压力
MPa |
工作压力
MPa |
L
（mm） |
D
（mm） |
D1
（mm） |
n-φd
（mm） |
f
（mm） |
h
（mm） |
型号 |
输出力矩 |
启闭时间 |
重量 |
|
15 |
0.6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
- |
- |
- |
- |
- |
|
20 |
135 |
105 |
75 |
4-14 |
2 |
- |
- |
- |
- |
- |
|
25 |
145 |
115 |
85 |
4-14 |
2 |
4445 |
Z5-18/16 |
50 |
17 |
40 |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
457 |
Z5-18/16 |
50 |
20 |
42 |
|
40 |
180 |
150 |
110 |
4-18 |
3 |
466 |
Z5-18/16 |
50 |
14 |
45 |
|
50 |
210 |
165 |
125 |
4-18 |
3 |
480 |
Z10-18/16 |
50 |
20 |
50 |
|
65 |
250 |
185 |
145 |
4-18 |
3 |
517 |
Z10-18/16 |
150 |
28 |
60 |
|
80 |
300 |
200 |
160 |
4-18 |
3 |
539 |
Z10-36/25 |
100 |
16 |
70 |
|
100 |
350 |
220 |
180 |
8-18 |
3 |
576 |
Z10-36/25 |
100 |
17 |
80 |
|
125 |
400 |
250 |
210 |
8-18 |
3 |
634 |
Z15-18/25 |
150 |
32 |
104 |
|
150 |
460 |
285 |
240 |
8-22 |
3 |
660 |
Z15-18/25 |
150 |
53 |
125 |
|
200 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
860 |
Z20-18/25 |
200 |
53 |
180 |
|
250 |
680 |
395 |
350 |
12-22 |
4 |
- |
Z20-18/25 |
200 |
53 |
280 |
|
300 |
790 |
445 |
400 |
12-22 |
4 |
1003 |
Z20-18/25 |
300 |
45 |
434 |
|
350 |
900 |
505 |
460 |
16-22 |
4 |
- |
ZD30-36a |
300 |
45 |
- |
|
400 |
1000 |
565 |
515 |
16-25 |
4 |
- |
- |
- |
- |
- |
