产品说明：(上海儒柯阀门有限公司)直通式隔膜阀是一种隔膜结构控制形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，电动执行机构控制它的启闭故称电动隔膜阀。具有良好的自动控制能力和机动特性，适用于石油化工、化工、水处理、电站、冶炼等工业系统管路中用于截止或接通管路内流体使用。

用途：用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
型号：G46J
压力等级：≤1.6MPa
衬里材质：聚四氟乙烯、橡胶
使用温度：≤120℃
制造口径：DN15～400
阀体材质：铸铁、球墨铸铁、碳钢、不锈钢

一、直通式衬胶隔膜阀【产品详细资料】

产品型号：G46J

产品名称：直通式隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG46W无衬里隔膜阀,EG46J衬胶直通式隔膜阀

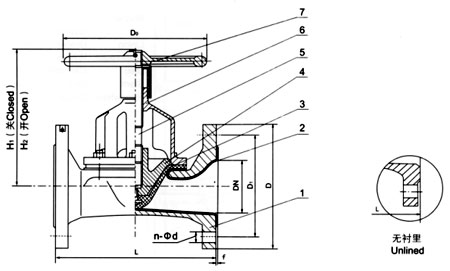

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮

二、直通式衬胶隔膜阀【用途】

本阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

三、直通式衬胶隔膜阀【材料】

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

四、直通式衬胶隔膜阀【测试】

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、直通式衬胶隔膜阀【结构特点】

隔膜阀是一种隔膜形式的截断阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

六、直通式衬胶隔膜阀【主要尺寸参数】

隔膜阀系列-类别表
