产品说明：无衬里隔膜阀是指阀腔不作衬里的隔膜阀，(上海儒柯阀门有限公司)其主要用于非腐蚀性或无腐蚀性管路系统上使用的，本阀启闭结构特点是转动手动轮，带动阀杆向上或向下移动，同时也拉动膜片密封向上或向下运动达到打开或关闭的阀门。

一、EG41W无衬里隔膜阀【产品详细资料】

产品型号：EG41W

产品名称：无衬里隔膜阀

产品特点：设计与制造：BS5156 结构长度：5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG41W无衬里隔膜阀,EG41J衬胶堰式隔膜阀,堰式隔膜阀

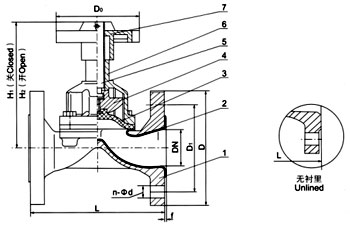

部件列表：1.阀体　2.阀体衬里　3.隔膜　4.阀瓣　5.阀杆　6.阀盖　7.手轮

二、EG41W无衬里隔膜阀【用途】

    本阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃
压力等级：PN(MPa)　0.6 1.0 1.6

三、EG41W无衬里隔膜阀【材料】

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁

四、EG41W无衬里隔膜阀【测试】

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1

五、EG41W无衬里隔膜阀【结构特点】

隔膜阀是一种隔膜形式的截断阀： 1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

六、EG41W无衬里隔膜阀【主要连接尺寸】
