  产品名称: ‖自由浮球式疏水阀‖
  产品型号: CS11H,CS41H


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖自由浮球式疏水阀‖


产品介绍:(上海儒柯阀门有限公司)生产的自由浮球式疏水阀,质量检测标准与国外发达国家质量检测标准一致,是国内高质量蒸汽疏水阀,自由浮球式疏水阀是由高精度的浮球、不锈钢杠杆、哈氏合金灵敏件与及高质量的浇铸阀体等组成。品质卓越,性能稳定、排水量大、密封优越、漏水量小等,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。

一、自由浮球式疏水阀【工作原理】
    自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。
安装及使用说明 :
1、浮球式疏水阀在安装前必须清冼管路,除去杂物。
2、 疏水阀应水平安装,疏水前的管道要朝疏水阀方向下坡一点,以免产生汽锁现象 , 其阀体上指示的流向必须与管路内凝结水的流向一致。
3、本阀在安装时,应尽可能接近供热设备,管路直径不能小于本阀的公称通径。
4、本阀应安装在蒸汽管路的末端,最低点。
5、整个装置中,各设备各安装疏水阀,分别排出凝结水,以免产生汽阻现象,影响加热效果。
6、若长期停止送汽时,疏水阀体内的积水应由阀体下端螺塞孔排出。
7、在每个疏水阀前后要安装门,宜采用闸阀,以便于维修疏水阀时使用。


二、自由浮球式疏水阀【结构特点】
1、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
2、能连续排水、性能稳定、排水量大、漏水量小。
3、能排连续饱和水,至使设备凝结水滞存量较少、升温快,加热温度稳定。
4、最小过冷度为 0℃ ,能使加热设备达到最佳工作效率;
5、它的最低工作压力 0.01Mpa ,最大背压率 ≤85%

三、自由浮球式疏水阀【主要零件材料】

主要零件

材料

阀体

碳钢

阀盖

碳钢

阀座

不锈钢

过滤器

不锈钢

四、自由浮球式疏水阀【主要外型及连接尺寸】

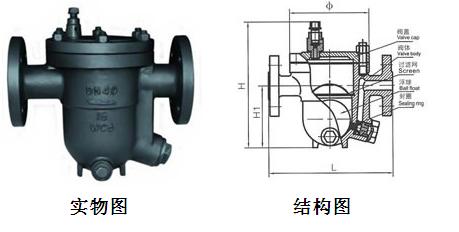

自由浮球式疏水阀结构图



型号、规格、外形尺寸表(单位:mm

型号

公称通径

L

H

H1

A×C

CS11H-

16

DN15

155

160

100

105×105

25B

DN20

155

160

100

105×105

40

DN25

155

160

100

105×105

CS11H-

16

DN32

270

210

165

172×172

25D

DN40

280

255

165

172×172

40

DN25

155

160

100

105×105

五、自由浮球式疏水阀【主要连接结构尺寸】

法兰浮球式疏水阀结构图

型号、规格、外形尺寸表(单位:mm

型号

公称通径

L

H

H1

Ф

CS41H-

16
25B
40

DN15

195

197

100

126

DN20

195

201

101

130

DN25

215

210

105

140

CS41H-

16
25D
40

DN25

270

245

135

172

DN32

270

245

135

172

DN40

280

275

160

172

DN50

290

275

160

172

CS41H-

16F

DN50

410

350

175

234

DN65

410

350

175

236

DN80

430

390

245

260

DN100

430

415

255

265

DN125

480

506

311

302

DN150

480

506

311

302

自由浮球式疏水阀订货正确选型条件
1 、根据用汽设备最大耗汽量乘选用倍率( 2 — 3 倍),为最大凝结水量来选疏水阀的排水量。
2 、疏水阀的最高工作压差,(即阀前工作压力减去阀后背压)有背压要注明。
3 、疏水阀的最高工作温度。
4 、疏水阀使用工况。
5 、连接方式。
6 、阀体材料。

疏水阀系列-类别表

自由浮球式疏水阀

杠杆浮球式蒸汽疏水阀

倒吊桶式蒸汽疏水阀

可调双金属片式疏水阀

热动力圆盘式蒸汽疏水阀

热静力型膜盒式蒸汽疏水阀
