  产品名称: ‖倒吊桶式蒸汽疏水阀‖
  产品型号: 981,ER15H,SER25,CS15H,CS45H


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖DT倒置桶型疏水阀‖
 ‖倒吊桶式蒸汽疏水阀‖


产品介绍:(上海儒柯阀门有限公司) 倒吊桶式蒸汽疏水阀系列产品,经三至五年现场严苛测试证明,倒吊桶式蒸汽疏水阀对于抗水锤及防止水水锤逆流有明显成效,在业界已具有绝对的领先地位。本阀保持地原有的功能耐用特性外,减少配管时间、空间、管线泄漏,体积小,减少安装空间。

用途:对凝结水的发生量适应性强.即可间歇排放.叉可连续排放。
型号:981,ER15H,SER25,CS15H,CS45H
制造标准:GB国标、ANSI、API美标
压力等级:1.6~6.4MPa
倒吊桶、阀座、过滤网材质:不锈钢
热敏感元件:哈氏合金
使用温度:0-350℃
制造口径:DN15~150
阀体材质:铸铁、碳钢、不锈钢

一、倒吊桶式蒸汽疏水阀【产品特点】
对凝结水的发生量适应性强.即可间歇排放.叉可 连续排放。无与伦比的SCCV关闭系统,独特设计,具有补偿杠 杆机械产生的误差,避免关闭时的钢性碰撞.关闭十 分可靠,寿命长久。

二、倒吊桶式蒸汽疏水阀【特点及性能】
1
、对凝结水的发生量适应性强.即可间歇排放.叉可 连续排放。
2
、无与伦比的SCCV关闭系统,独特设计,具有补偿杠 杆机械产生的误差,避免关闭时的钢性碰撞.关闭十 分可靠,寿命长久
3
、内部零件全部采用不锈钢制造,并且安装在阀盖 上,维修保养极为方便。
4
、背压率高。(9 0)
5
、汽水分离可靠(水汽经u型通道从阀下部进入),阀 内始终处于水封状态,有效阻止蒸汽泄漏。
6
、敝口形的浮子抗水击。吊桶上设有溢出排气孔.可 有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高 温空气也可排除)

三、倒吊桶式蒸汽疏水阀【产品用途】

用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的Es5型最适用于空调机、洗涤机器、染声机等。全不锈钢的Esu5型专为食品工业、医院用汽设备制造。

四、倒吊桶式蒸汽疏水阀【工作原理】

倒吊桶式蒸汽疏水阀原理图

倒吊桶式蒸汽疏水阀结构图1

倒吊桶式蒸汽疏水阀结构2

1.蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时 → 桶在底部 → 阀门全开。凝结水进入蔬水阀后流到桶底 → 充满阀体 → 全部浸没桶体 → 然后 → 凝结水通过全开阀门排至回水集管。
2.蒸汽也从桶体底部进入蔬水阀,占据桶体内的顶部。产生浮力。桶休慢慢升起 → 逐渐向阀座方向移动杠杆 → 直到完全关闭阀门 → 空气和二氧化碳气体通过桶体的排气小孔 → 聚集在疏水阀的顶部 → 从排气孔排出的蒸汽 → 都会因疏水阀的散热而凝结。

倒吊桶式蒸汽疏水阀结构3

倒吊桶式蒸汽疏水阀结构4

3.当进来的凝结水开始充满桶体时 → 桶体开始对杠杆产生一个拉力随着凝结水位不断升高 → 产生的力不断增加 → 直到能够克服压差,打开阀门。

4.阀门开始打开 → 作用在阀瓣上的压差就会减小 → 桶体将迅速下降,使阀门全开 → 积聚在疏水阀顶部的不凝性气体先排出 → 然后凝结水排出 → 水流从桶体流出时带动污物一起流出疏水阀 → 凝结水排放的同时 → 蒸汽重新开始进入疏水阀。新的一个工作过程又开始了。

五、倒吊桶式蒸汽疏水阀【耐磨损的SCCV关闭方式

SCCV关闭系统是自动定心,自动关闭系统(SelfClosing and Cente ring Valve System)的英文缩写.下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作

六、倒吊桶式蒸汽疏水阀【产品结构】

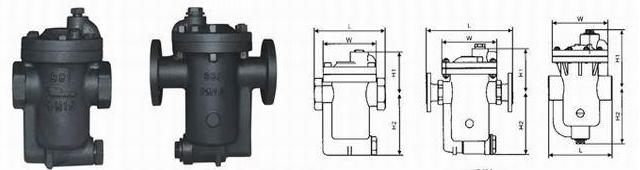

倒吊桶式疏水阀结构图

产品型号

公称通径
DN

连接方式

使用压力范围
Mpa)

最高允许
温度

阀体材质

外形尺寸

L

H1

H2

W

ER15H

15-15

内螺纹
ZG1/2"
11/2"

0.010.30.7

350

WCB

200

135

120

125

32-50

内螺纹
ZG1/4"
2"

0.010.51.6

350

WCB

205

140

160

140

ER45H

15-20

法兰

0.010.30.7

350

WCB

260

135

120

125

25

法兰

0.010.51.2

350

WCB

270

135

120

125

32-40

法兰

0.050.71.6

350

WCB

310

140

160

140

50

法兰

0.050.71.6

350

WCB

315

140

160

140

SER25

15-50

承接焊

0.052.54.56.5

350

WCB

300

210

180

345

15-50

法兰

0.052.54.56.5

350

WCB

380

210

180

345

疏水阀系列-类别表

自由浮球式疏水阀

杠杆浮球式蒸汽疏水阀

倒吊桶式蒸汽疏水阀

可调双金属片式疏水阀

热动力圆盘式蒸汽疏水阀

热静力型膜盒式蒸汽疏水阀
