  产品名称: ‖可调双金属片式疏水阀‖
  产品型号: TB系列,CS系列


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖可调双金属片式疏水阀‖

产品介绍:(上海儒柯阀门有限公司)可调双金属片式疏水阀主要在2.2MPa以下压力中低压蒸汽管路及小型热交换器后用于调式温差使用,由于可调双金属片式疏水阀,体积小,重量轻、流量大、自动过滤、抗结冻等优良的特点,已经在业界广泛应用。本阀能自动排放蒸汽加热系统中凝结水,保证系统在节省能源的条件下高效率地工作。结构独特、性能优良、排水量大、漏气量小、排水温度可调节,过冷度在2摄氏度左右,可排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内存,易于维修和调整。双金属疏水阀可用于电站、石油、化工、造纸、轻纺、冶金等各种工业蒸汽加热系统。
用途:本阀随蒸汽温度变化控制阀门开关
型号:TB6,TB11F,TB3,TB5,CS17H,CS47H
压力等级:1.6~6.4MPa
阀座材质:不锈钢
热敏感元件:哈氏合金
使用温度:0-350℃
可调温度范围:50~200℃
制造口径:DN15~50
阀体材质:铸铁、碳钢、不锈钢

一、可调双金属片式疏水阀【特点及性能】

新型SCCV关闭系统设计,关闭可靠、寿命长久。

排放温度可调整,有效地利用高温凝结水中的显热,节能效果显著。

排放温度在管网运行时就可进行,并可任意角度安装。

阀前始终存有高温凝结水,形成可靠的水封,无蒸汽泄漏。

抗水击,排空气性能优良。

动作时无噪音,有利于保护环境。

通汽初始,阀门全部开启,低温冷凝水和空气迅速排除,大大缩短设备启动时间。

内部零件全部用不锈钢制造,抗腐蚀、汽蚀。

二、可调双金属片式疏水阀【产品用途】

用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。

三、可调双金属片式疏水阀【主要外形及连接尺寸】

产品型号

公称通径

连接方式

使用压力范围 (MPa)

最高允许温度

调整温度范围℃

阀体材质

主要零件材质

TB6 CS17H6C

1520 25

内螺纹 ZG1/21

0.011.6

220

50180

A105 (25)

SUS (3Cr13)



TB6F CS47H6C

1520 25 3250

法兰

0.011.6

220

50180

A105 (25)

SUS (3Cr13)



TB6W CS67H6C

1520 25

承插焊

0.011.6

220

50180

A105 (25)

SUS (3Cr13)



TB11 CS17H6C

1520 25

内螺纹ZG1/21

0.011.6

220

50190

A105 (25)

SUS (3Cr13)



TB11F CS47H6C

1520 25 3250

法兰

0.011.6

220

50190

A105 (25)

SUS (3Cr13)



TB3 CS67H6C

1520 25

内螺纹 ZG1/21

0.011.6

350

50190

A105 (25)

SUS (3Cr13)



TB3F CS47H6C

1520 25

法兰 Flange

0.011.6

350

50190

A105 (25)

SUS (3Cr13)



TB3W CS67H6C

1520 25

承插焊

0.011.6

350

50190

A105 (25)

SUS (3Cr13)



TB5 CS17H-21C

1520 25

内螺纹 ZG1/21

0.012.1

350

50200

A105 (25)

SUS (3Cr13)



TB5F CS47H-21C

1520 25

法兰

0.012.1

350

50200

A105 (25)

SUS (3Cr13)



TB5W CS67H-21C

1520 25

承插焊

0.012.1

350

50200

A105(25)

SUS(3Cr13)

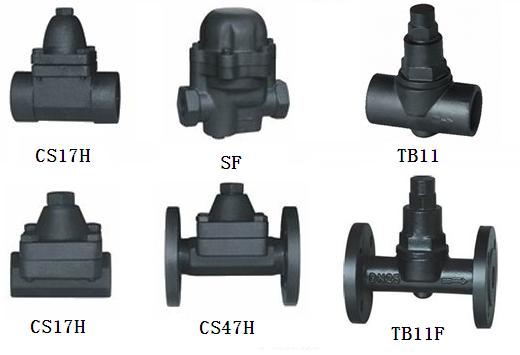

可调双金属片式疏水阀 产品实物图

可调双金属片式疏水阀图片
