  产品名称: ‖热静力型膜盒式疏水阀‖
  产品型号: CS46H


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖热静力型膜盒式疏水阀‖


一、【产品概述】:

热静力型膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上最常用的先进节能型疏水阀.膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。
它的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;最大背压率≤80% ,膜盒坚固,使用寿命长。
CS46H
热静力型膜盒式蒸汽疏水阀适用于蒸汽主管线,蒸汽伴热管网,仪表伴热和小型加热设备的阻汽排水,使用范围很广.

结构特点
1、结构简单,维护方便。
2、部件全部采用合金处理不锈钢,耐磨耐气蚀,使用寿命长。
3、排空能力强,排水迅速,安装方式随意。
4、零泄露,背压率达到75%以上。

二、CS46H热静力型膜盒式疏水阀【工作原理】
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 30 两种膜盒供选择。

三、CS46H热静力型膜盒式疏水阀【主要性能和零部件】

部件名称

阀体 阀盖

WCB

膜盒

1Cr18Ni9Ti

膜片

哈氏合金

阀座

3Cr13

过滤网

1Cr18Ni9Ti

四、CS46H热静力型膜盒式疏水阀【型号规格外型尺寸表】

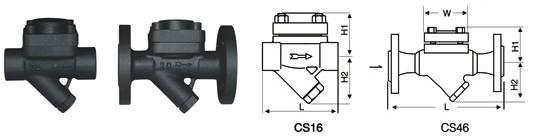

热静力型膜盒式疏水阀结构图

产品型号

通径 mm

连接方式

阀体材料

工作压力
范围(MPa

最高允许温度

外形尺寸 mm

L

H1

H2

W

CS16H-16C

15-20

内螺纹

WCB

0.05~1.6

250

100

58

55

70

CS16H-16C

25

内螺纹

WCB

0.05~1.6

250

120

58

55

70

CS16H-16C

32-40

内螺纹

WCB

0.05~1.6

250

150

68

68

90

CS16H-16C

50

内螺纹

WCB



250

160

68

68

90

CS16Y-25C
CS16Y-40
CS66Y-40

15-20

法兰

WCB

0.05~2.5

250

150

58

55

70

25

法兰

WCB

0.05~2.5

250

160

58

55

70

30-50

法兰

WCB

0.05~2.5

250

230

85

60

120

疏水阀系列-类别表

自由浮球式疏水阀

杠杆浮球式蒸汽疏水阀

倒吊桶式蒸汽疏水阀

可调双金属片式疏水阀

热动力圆盘式疏水阀

热静力型膜盒式疏水阀
