产品介绍:(上海儒柯阀门有限公司)热动力圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。
热动力圆盘式疏水阀适用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门
一、热动力圆盘式疏水阀【结构特点】 1、带蒸汽或空气保温装置,不受环境温度影晌,减少动作频率,延长寿命。 2、备有过滤器自排污。 3、该阀动作灵敏可靠,排水量大。
二、热动力圆盘式疏水阀【工作原理】
本疏水阀是利用热动力学特性,当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。

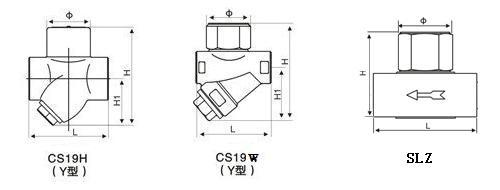

产品型号 |
口径 (DN) |
连接方式 |
最高允许温度℃ |
阀体材质 |
外形尺寸 |
CS19W6P |
6 |
螺纹 |
250℃ |
0Cr18Ni9 |
50 |
48 |
30 |
18 |
CS19W6P |
8 |
螺纹 |
250℃ |
0Cr18Ni9 |
50 |
48 |
30 |
18 |
CS19W6P |
10 |
螺纹 |
250℃ |
0Cr18Ni9 |
52 |
58 |
35 |
23 |
SLZ热动力型 |
6 |
螺纹 |
250℃ |
0Cr18Ni9 |
40 |
33 |
24 |
9 |
SLZ热动型 |
8 |
螺纹 |
250℃ |
0Cr18Ni9 |
40 |
33 |
24 |
9 |
SLZ热动型 |
10 |
螺纹 |
250℃ |
0Cr18Ni9 |
52 |
37 |
26 |
11 |
四、ST6C热动力圆盘式疏水阀【主要外形尺寸与连接尺寸】
产品型号 |
口径(DN) |
B |
H |
H1 |
H2 |
ST6C可调恒温式 |
15 |
62 |
162 |
95 |
67 |
20 |
68 |
162 |
95 |
67 |
25 |
75 |
168 |
93 |
75 |
32 |
80 |
175 |
100 |
80 |

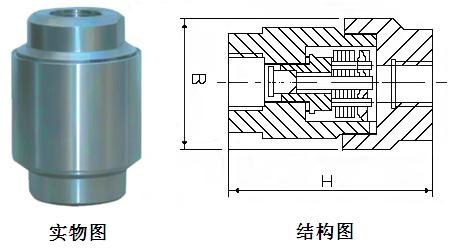

型号 |
BNF1 |
BNF2 |
连接方式 |
ZG1/2″ |
ZG3/4″ |
ZG1″ |
ZG1/2″ |
ZG3/4″ |
ZG1″ |
通径 |
15 |
20 |
25 |
15 |
20 |
25 |
外形尺寸(mm) |
H |
100 |
105 |
105 |
100 |
105 |
105 |
B |
63 |
63 |
63 |
63 |
63 |
63 |
重量(Kg) |
0.8 |
0.9 |
0.9 |
0.8 |
0.9 |
0.9 |
